久久综合精品成人一本,亚洲不卡av一区二区无码不卡,久久精品国产中国久久,国产午夜激无码Av片在线观看

    將鋼件加熱到臨界點(diǎn)(A_c3，A_cm)以上，進(jìn)行完全奧氏體化，然后在空氣中冷卻，這種熱處理稱正火，正火的目的與退火相同，只是溫度高于退火，且在空氣中冷卻。
（一）．正火工藝：
    正火的加熱溫度與鋼的化學(xué)成分關(guān)系很大
    低碳鋼加熱溫度為A_c3以上100-150℃
    中碳鋼加熱溫度為A_c3以上50-100℃
    高碳鋼加熱溫度為A_c3以上30_50℃
    保溫時(shí)間與工件厚度和加熱爐的形式有關(guān)，冷卻既可采用空冷也可采用吹風(fēng)冷卻，但注意工件冷卻時(shí)不能堆放在一起，應(yīng)散開(kāi)放置。
（二）．正火后的組織與性能

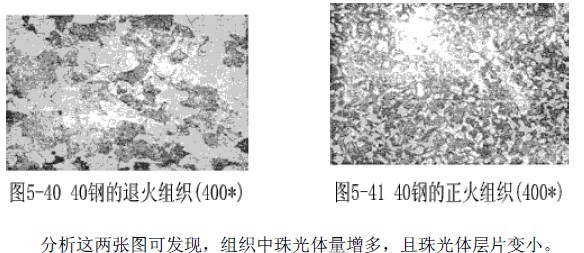

正火實(shí)際上是退火的一種特殊情況，兩者不同之處主要在于正火的冷卻速度較退火快，因此有偽共析組織。

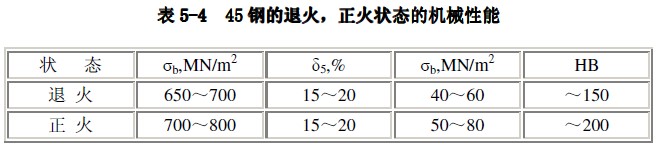

    通過(guò)這個(gè)表我們可以看到正火后的強(qiáng)度，硬度，韌性都比退火后的高，塑性并不降低。
